San



HP StorageWorks D2700 w/10 600GB 6G SAS 10K SFF Dual Port HDD 6TB Bundle.                                                                                         Precio: 7775,46€

Medios de almacenaje
Número de unidades de almacenamiento instaladas	10
Capacidad total de almacenamiento instalada	6000  GB
Capacidad máxima de almacenamiento admitida	25  TB
Interfaz de unidad de almacenamiento	SAS
Capacidad de la unidad de almacenamiento	600  GB
Niveles RAID	JBOD
Velocidad de transferencia de datos	6  Gbit/s
Velocidad de rotación de disco duro	10000  RPM



HP D2600 2TB 3G SATA LFF 24TB Bundle.                              Precio: 5 012,88 €

Medios de almacenaje
Número de unidades de almacenamiento instaladas	12
Capacidad total de almacenamiento instalada	24000  GB
Capacidad máxima de almacenamiento admitida	36  TB
Interfaz de unidad de almacenamiento	SAS
Capacidad de la unidad de almacenamiento	2000  GB
Velocidad de transferencia de datos	6  Gbit/s
Niveles RAID	0, 1, 0+1
Velocidad de rotación de disco duro	7200  RPM
Capacidad de origen	24000  GB



HP P2000 G3 SAS MSA Dual Controller LFF Array System. Precio: 5 392,34 €

Medios de almacenaje
Unidades de almacenamiento instaladas	No
Tipos de unidades de almacenamiento admitidas	HDD
Número de unidades de almacenamiento compatibles	12
Capacidad máxima de almacenamiento admitida	48  TB
Interfaz de unidad de almacenamiento	Serial Attached SCSI



AJ940A HP D2600 Disk Enclosure.                                                     Precio: 2091,11€

Medios de almacenaje
Número de unidades de almacenamiento compatibles	12
Capacidad máxima de almacenamiento admitida	24  TB

Raid 1 en W7

1. Abrimos el Panel de Control:

2. Dentro del Panel de control, seleccionamos la opción de Herramientas administrativas:

3. Saldrá una lista con distintos ámbitos de gestión. Seleccionamos Administración de equipos:

4. Nos aparecerá otro menú. Desplegamos el submenú de Almacenamiento y pinchamos en Administración de discos:

5. En esta pantalla se ven reflejados todos los discos conectados al sistema, así como particiones y demás objetos. Aparecerán los dos discos, preferiblemente iguales en capacidad, de los cuales vamos a crear el RAID 1. Para ello, clicamos con el botón derecho sobre uno de ellos y, puesto que RAID uno consiste en duplicar la información, seleccionamos Nuevo volumen reflejado:

6. Ahora tendremos que asociar el otro disco a este, por lo que lo seleccionamos en la lista de la derecha, y le damos a Agregar:

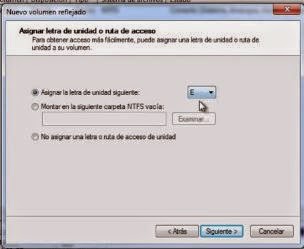

7. En este paso simplemente asignaremos una letra al conjunto de discos, ya que ambos discos actuarán como uno sólo por el tipo de RAID que implementaremos:

8. Cuando salgamos del asistente, habremos creado el RAID 1, que se verá corroborado por la etiqueta roja que aparecerá sobre los discos, indicando que son volúmenes reflejados:

9. Ya tenemos nuestros discos en RAID 1 en W7

Desmontaje lector CD

Para desmontar un lector de CD comenzaremos quitandole los tornillos de la parte inferior para poder retirar la carcasa y poder acceder a su interior.



 Para lograr soltar los componentes internos debemos quitar los tornillos laterales (Hay uno como minimo en cada lado).

Retiramos los tornillos de la placa de la parte trasera del lector y la extraemos teniendo cuidado con las pestañas que la fijan (En algunos modelos no hay tornillos, por lo que solo debemos mover las pestañas).
Antes de extraerla completamente debemos soltar los buses que unen la placa al resto del lector simplemente tirando hacia abajo.


 Debemos tener cuidado y no retirar los tornillos negros que fijan la placa metalica ya que es la parte inferior del motor y podriamos dañarlo dejando el lector inservible.
Para proseguir debemos extraer la bandeja del lector, lo cual se logra accionando unas pestañas blancas en la parte izquierda (según la foto) hacia nosotros.

 Aqui vemos como estaria la bandeja extraida.

 Nos centraremos en el frontal mas tarde para retirarlo y poder acceder a la estructura interna.

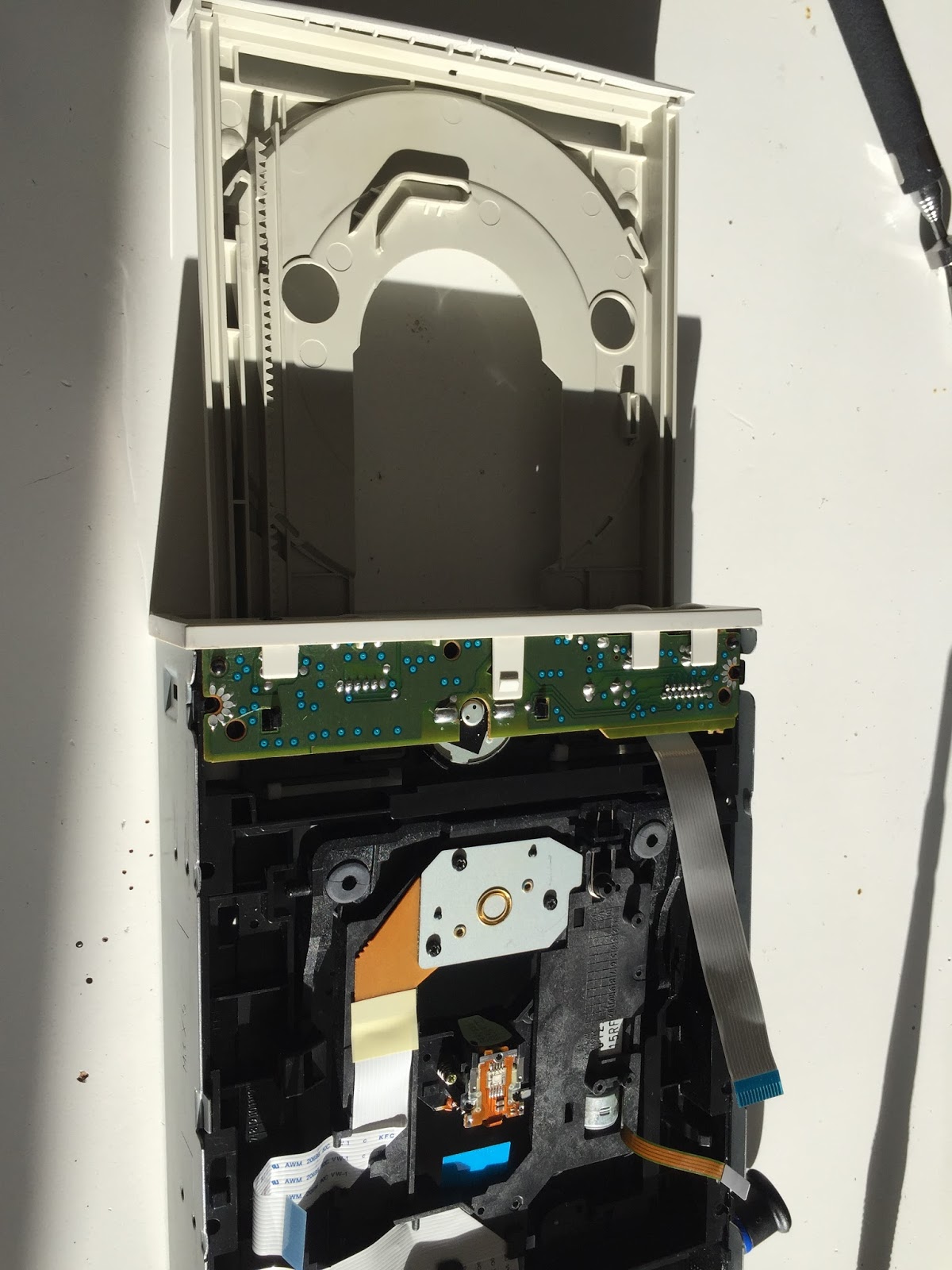

 Para poder continuar debemos retirar la placa que se situa cerca de la bandeja la cual estara fijada mediante pestañas.
 Seguimos retirando la parte inferior del lector, debemos fijarnos si falta algun tornillo que fije la carcasa al plastico interior y en caso afirmativo retirarlo.
Para extraerlo basta con levantar sujetando desde la parte frontal a modo de libro

 Tras retirar la carcasa inferior este sera el resultado.

Proseguimos retirando la pieza metalica que fija el lector simplemente retirando los tornillos

 Para poder retirar la pieza que sujeta el lector (esta parte es la que se encarga de atrapar las vibraciones y que estas no impidan al laser realizar su trabajo de lectura) simplemente debemos retirar unas gomas situadas en las esquinas de esta pieza.
La parte del frontal la debemos retirar para que no nos impida operar por esta zona, simplemente debemos apretar las pestañas que tiene en los laterales y podremos retirarla sin problemas.

¡Y ya tendriamos nuestro lector completamente desmontado!

Nas

Servidor NAS WD My Book Live Duo - NAS (WDBVHT0080JCH-EESN)

Interfaz: Gigabit Ethernet
Tasas de transferencia Ethernet: Capacidad para 10/100/1000 Mb/s
Altura: 165 mm
Profundidad: 157 mm
Ancho: 99,00 mm
Peso: 2,26 kg
Voltaje de entrada CA: 100-240 VCA
Frecuencia de entrada CA: 47-63 Hz

Almacenamiento: 6 TB
Precio: 516,38 €

Servidor NAS READYNAS 312 4X3TB DESKTOP (RN31443D-100EUS)

Familia de procesador: Intel Atom
Velocidad de reloj: 2.1 GHz
Número de núcleos de procesador: 2
Número de procesadores instalados: 1
Número de discos duros soportados: 4
Tamaño de disco duro: 2.5/3.5
Interfaces de unidad de disco duro soportadas: SATA
Compatibilidad con RAID: si

Capacidad de disco duro: 3000 GB
Capacidad Máxima: 16 TB

Memoria interna: 2 GB
Precio: 1.248,02 €

NAS LACIE 5BIG NETWORK 2 / 15TB / DESIG (9000110EK)

-Dispositivos instalados / N° módulos: 5 (instalados) / 5 (máx.)
-Dimensiones :17.3 cm x 19.6 cm x 22 cm -Peso: 7.6 kg
-Disco duro: 5 x 3 TB intercambio rápido (hot swap)
-Conexión de redes:Ethernet, Fast Ethernet,Gigabit Ethernet

  -Capacidad total de almacenamiento: 15 TB -Precio: 1.072,48 €

Servidor NAS LaCie 2big Network 2 - NAS - 4 TB - HD 2 TB x 2 - RAID 0, 1 - Hi-Speed USB / Gigabit Ethernet (9000225)

-Conectividad para Host: Hi-Speed USB / Gigabit Ethernet
-Dispositivos instalados / N° módulos: 2 (instalados) / 2 (máx.)
-Dimensiones : 9.1 cm x 17.2 cm x 20 cm
-Peso: 2.6 kg
-Procesador: 2 GHz
-Disco duro: 2 x 2 TB intercambio rápido (hot swap)
-Conexión de redes:  Ethernet, Fast Ethernet, Gigabit Ethernet

-Capacidad total de almacenamiento: 4 TB

  -Precio: 361,79 €

Raid Avanzado

RAID 4

También conocido como IDA (acceso independiente con discos dedicados a la paridad), requiere como mínimo 3 discos, ya que uno de ellos está destinado a la detección de errores, y se divide a nivel de bloques y no de bytes, lo que implica que se accederá de manera independiente a cada bloque del disco. Sin embargo, el hecho de que actualizar los datos de paridad en el mismo disco, podrían interferir en una escritura simultánea de los bloques, mientras que en la lectura no debería haber problema, siempre que el controlador del RAID lo permita.

Cada bloque (A-D) alberga una parte de la información (1-3),
salvo en el cuarto disco de la imagen, donde se almacena la información de
paridad (p).

RAID 5

En RAID 5, por el contrario, la información de paridad y los datos comparten disco, pues la primera está repartida entre distintos bloques de distintos discos. Esto supone que en la mayoría de los casos, serán posibles tanto una lectura como una escritura simultáneas. Además, tiene una gran ventaja de esta distribución de discos, y es que se optimiza la capacidad del sistema, permitiendo que se aproveche hasta el 80% de la capacidad del conjunto de discos.
Por otro lado, esta distribución permite una rápida recuperación de fallos en caso de que uno de los discos estuviese deteriorado, pues mediante una operación lógica, la información de paridad del dato perdido, junto con el resto de bloques del mismo, se podría llegar a recuperar.

Vemos que la distribución de la paridad es más dispersa,
pero también ordenada. Al no tener que actualizar la información de paridad en
un sólo disco aparte, se pueden realizar también escrituras simultáneas.

Memory Stick

Las tarjetas de memoria Memory Stick son aquellas fabricadas por Sony, y estan diseñadas para soportes electrónicos pequeños, como cámaras, móviles y reproductores MP4. Sin embargo, en la actualidad, estas están en desuso, puesto que ahora son las SD y sus derivadas las que han ocupado su lugar en estos campos.

La Memory Stick original venía con capacidades de hasta 2 GB. Después, Sony introdujo Memory Stick PRO Duo, de más capacidad que la Memory Stick normal, y en general Sony ofrece actualmente muchos tipos de MS con capacidades muy variadas, algunas de hasta 2TB.

MODELOS

• Memory Stick (49x21x2 mm). La más antigua y de mayor tamaño. Capacidad, hasta 2GB.

• Memory Stick PRO/PRO Duo. Capacidad hasta 32 GB.

• Memory Stick PRO Duo HIGH SPEED.

• Memory Stick PRO Magic Gate: Magic Gate (puerta mágica) hace referencia a un circuito integrado que cifra la información al almacenarla y leerla, aunque se puede encontrar en más tipos de MS, y simplemente hace referencia a un tipo de tecnología.

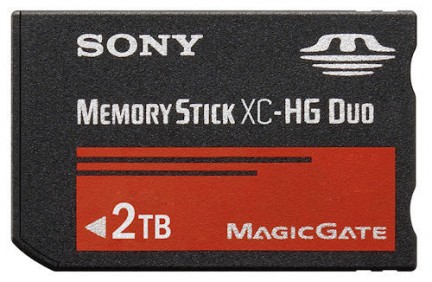

• Memory Stick XC-HG Duo Magic Gate

• Micro Memory Stick M2. Muy similar a las microSD en apariencia y tamaño.
